Rozvody vzduchu pre rodinne domy

Rekuperačné rozvody vzduchu - základné komponenty systému s plastovým potrubím vzduchu.

ohybné potrubie izolované  -  používa sa na napojeniem rekuperačnej  jednotky do interíeru k rozdelovacím boxom a do exteriéru na prívod a odovod vzduchu. Izolácia je nutné použiť pri prepravovaní chladeného vzduch potrubiami vedenými v teplej miestnosti alebo ak sa potrubie vedie cez priestor s nižšou teplotou ako je teplota prepravovaného vzduchu

tlmič hluku - sa inštaluje na prívode vzduchu od jednotky do miestnosti a na odvode vzduchu z miestnosti k jednotke. Dôvodom je utlmenie prenosu hluku ventilátorov rekuperačnej jednotky do potrubia.

rozdelovací box - je určený na napojenie hlavného prívodu/ odvodu vzduchu a jeho rozdelenie pripojením flexibilných potrubí /hadíc/  do jednotlivých vetiev /miestností/. Napojenie potubia do boxu je nutné utesniť vzduchotesnou páskou.

potrubie vzduchu - Flexibilné plastové potrubie je určené pre rozvody vzduchu a rekuperačné systémy. Vnútorná stěna potrubje môže byť s antibakteriálnou a protiplesňovou ochranou, čím je zabezpečená hygienická ochrana proti bakteriám a plesniam.

box pre tanierový ventil   - Pripojovací nadstavec prispôsobený pre napojenie flex potrubia CNDFLB a flexi potrubia KLIMAFLEX   a  vyústky /ventilu vzduchu/.

Tanierový ventil  -  Vzduchový tanierový prívodný ventil  určený na montáž na stropy, steny alebo priamo na potrubia s použitím špeciálneho montážneho rámu RM, má plynulé nastavenie množstva vzduchu otáčaním centrálneho disku.

Všetky spoje je nutné utesniť vzduchotesnou páskou na .

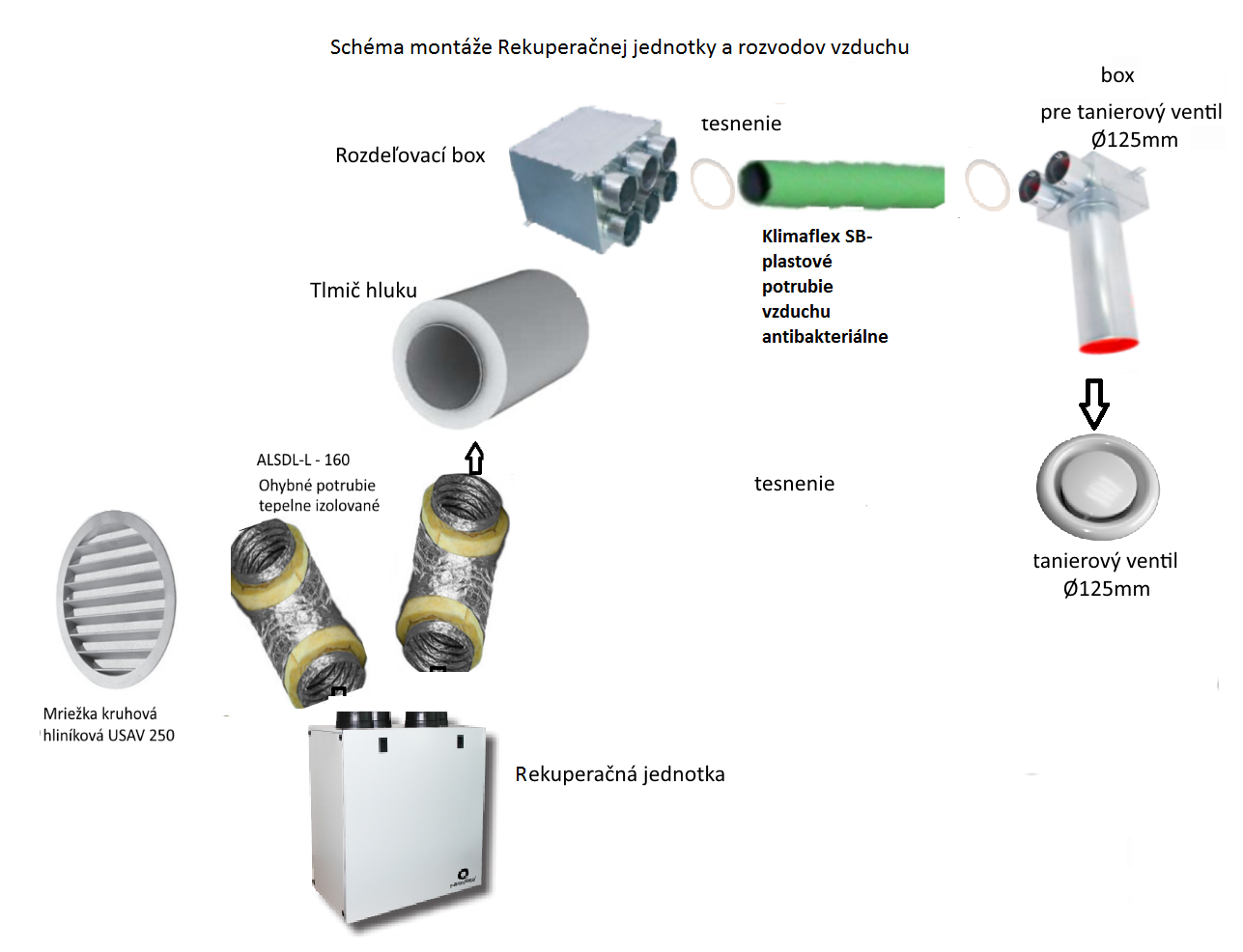

Rekuperačné rozvody vzduchu - schéma montáže
